Secteur
Énergie
Optimise la gestion et la maintenance de tes réseaux électriques aériens grâce à l'inspection par drone LiDAR. Anticipe les risques, planifie les interventions et garantis la conformité réglementaire de tes installations — tous types de réseaux aériens HTB, HTA et BT.
- Tous types de réseaux aériens
- HTB · HTA · BT
- Modélisation 3D intégrale
- LiDAR
- Travail en hauteur
- 0
Applications

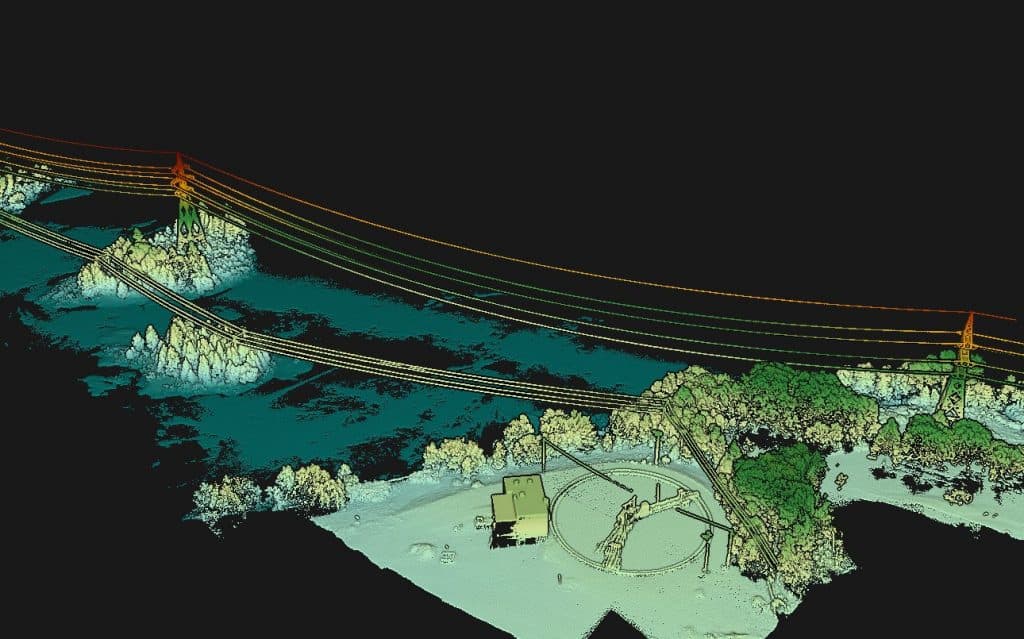

Modélisation 3D intégrale par LiDAR
Nuage de points haute densité de l'ensemble du linéaire — câbles, supports, environnement immédiat — pour l'analyse multi-paramètres.
Mesure de flèche & garde au sol
Calcul automatique des flèches et de la distance minimale au sol, conformité aux distances réglementaires en toutes conditions.
Dégagements végétation & bâtiments
Cartographie des distances minimales entre lignes et obstacles environnants, priorisation des élagages et identification des risques.
Écartement interlignes
Mesure précise des distances entre conducteurs pour vérifier la conformité électrique et anticiper les interactions phase-phase.
Thermographie points chauds
Détection des points chauds sur isolateurs, contacts et raccordements — anticipation des défaillances avant rupture de service.
Inspection poteaux & pylônes
Audit visuel structurel des supports : corrosion, déformation, ancrages, éléments manquants. Rapport individualisé par support.
Notre méthode
Un protocole rodé en trois étapes, du brief technique à la livraison des données exploitables.
- 01Étape 1
Brief & analyse réseau
Cadrage : type de réseau (HTB / HTA / BT), longueur du linéaire, contraintes de coupure, livrables attendus (rapport, modèle 3D, mesures).
- 02Étape 2
Vol LiDAR + thermographie
Drone LiDAR + capteur thermique IR pour acquisition simultanée géométrique et thermique. Couverture jusqu'à 30 km/jour selon configuration.
- 03Étape 3
Modèle 3D & mesures
Classification du nuage de points, extraction automatique des câbles et supports, calculs de flèche / garde au sol / écartement, rapports thermiques annotés.
FAQ · Questions fréquentes
Les questions qu'on nous pose le plus.
Quelle longueur de ligne haute tension peut-on inspecter par jour ?
10 à 25 km par jour selon la densité d'équipements et le profil de terrain. Pour les linéaires de plusieurs centaines de kilomètres, on planifie en passes multiples avec relevés LiDAR + thermographique simultanés.
Avec quelle précision mesure-t-on la flèche des câbles ?
Précision de l'ordre de 5 à 10 cm sur la flèche d'un câble HTB. Le LiDAR capture la position réelle du câble en charge, on calcule l'écart à la flèche théorique et on détecte les écartements anormaux entre conducteurs.
Détecte-t-on les arbres dangereux dans la zone de dégagement ?
Oui. Le MNH (Modèle Numérique de Hauteur) issu du LiDAR identifie chaque arbre dans le couloir d'emprise, calcule la distance au câble le plus proche et signale ceux qui dépassent la zone de sécurité réglementaire.
La thermographie aérienne remplace-t-elle l'inspection terrestre ?
Pour les audits réguliers, oui. Pour les interventions curatives (remplacement d'isolateur, réfection de raccordement), une équipe terrain reste nécessaire — mais le drone identifie précisément où et quoi intervenir, ce qui divise le temps d'intervention.
Quels livrables pour un audit complet d'un départ HTB ?
Nuage de points LiDAR classifié, profils en travers et long, calcul de flèche par portée, cartographie des points chauds thermiques, inventaire géolocalisé des composants, rapport PDF par anomalie avec priorisation d'intervention.
Pour aller plus loin
Lire l'article technique associé.
Technologie · LiDAR
LiDAR aéroporté au Bénin : comment ça fonctionne
Le LiDAR traverse la canopée, restitue le sol nu et modélise les structures au centimètre — sans grimper, sans défricher. Voici comment OHM WORKS opère ce capteur sur les chantiers béninois.
